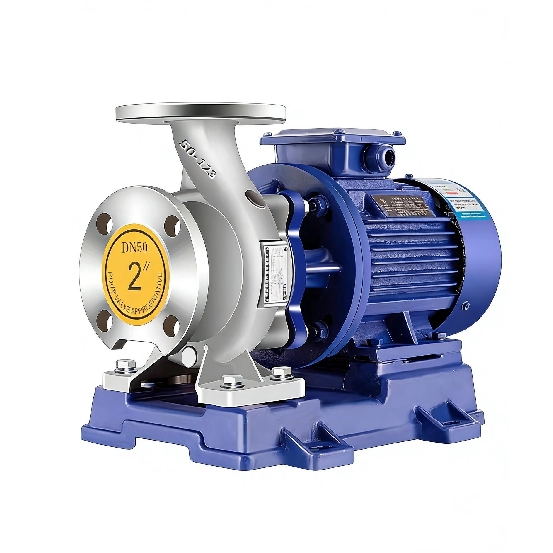

Pompe de canalisation horizontale en acier inoxydable IHW

1. Fonction de transport de base

Réalisez un transport par pipeline horizontal efficace et stable de liquides propres, répondant aux exigences de pressurisation, de circulation et de transport dans différents scénarios.

2. Fonction de transport résistante à la corrosion

Grâce à ses composants à circulation en acier inoxydable, il peut transporter en toute sécurité des liquides faiblement corrosifs et des fluides de qualité alimentaire, évitant ainsi la pollution moyenne et les dommages au corps de la pompe.

3. Pressurisation économe en énergie

Fonction Conception hydraulique optimisée, tout en réalisant une pressurisation du liquide, il présente les caractéristiques d'un rendement élevé et d'une économie d'énergie, réduisant ainsi les coûts d'exploitation à long terme.

4. Adaptation pratique

Fonction La structure horizontale à couplage direct, installée coaxialement avec le pipeline, aucune fondation supplémentaire requise, peut être directement adaptée au système de pipeline horizontal existant, avec une installation et une maintenance pratiques.

5. Large adaptation à la température

FonctionPeut transporter des liquides à -20 ℃ ~ 120 ℃, s'adaptant aux besoins de transport de différentes conditions de travail à température.

1. Environnement médiatique

Convient aux liquides de nettoyage : eau propre, eau douce, eau minérale, liquides de qualité alimentaire et liquides chimiques légèrement corrosifs. Interdit pour le transport : de liquides contenant des particules solides, des fibres, des impuretés ainsi que des fluides spéciaux très corrosifs, à haute température et haute pression.

2. Environnement de température

Température moyenne : -20 ℃ ~ 120 ℃. Température ambiante : -10 ℃ ~ 40 ℃, humidité relative ≤ 95 % (sans condensation).

3. Environnement d'installation

Installation horizontale, connectée coaxialement aux canalisations, adaptée aux emplacements intérieurs ou extérieurs protégés. Le site d'installation doit être plat, bien ventilé, exempt de poussière, de gaz inflammables ou explosifs et soumis à de fortes vibrations et impacts.

4. Environnement opérationnel

Convient aux systèmes de transport par pipeline de basse à moyenne pression, répondant aux besoins de pressurisation, de circulation, d'approvisionnement en eau et de drainage, ainsi que d'autres conditions de fonctionnement. L'alimentation est stable, avec des fluctuations de tension de ±5 % et une fréquence de 50 Hz/60 Hz.

1. Acier inoxydable, résistant à la corrosion

2. Connexion directe horizontale, installation facile

3. Haute efficacité, faible consommation d'énergie

4. structure compacte, faible encombrement

5.Faible bruit, entretien facile

1.Transport de traitement de l’eau

2. Livraison de matières chimiques

3. Production d'aliments et de boissons

4. Transport d'eau pure pharmaceutique

5.Circulation CVC

6. Approvisionnement en eau et drainage industriels

7. Eau d'alimentation de chaudière

8.Irrigation agricole

1. Inspection de l'installation

Installer horizontalement, en alignant les tuyaux d'entrée et de sortie ; confirmer que l'arbre de la pompe n'est pas coincé et que les fixations sont sécurisées ; assurer une mise à la terre fiable.

2. Préparatifs avant le démarrage

Ouvrez les vannes d'entrée et de sortie, remplissez la pompe de fluide et purgez l'air de la pompe ; vérifiez que l'alimentation électrique et la tension correspondent à la plaque signalétique ; la garniture mécanique doit être pré-lubrifiée.

3. Opération de mise sous tension

Faites tourner le moteur pour confirmer que le sens de rotation correspond au marquage ; après un démarrage normal, observez que la pression et le courant sont stables et qu'il n'y a aucune anomalie.

4. Surveillance des opérations

Surveillance en temps réel de la pression, du débit et de la température du moteur ; maintenir des supports propres, en évitant le ralenti et la cavitation ; arrêt immédiat en cas de bruit anormal.

5. Procédure d'arrêt

Coupez l'alimentation électrique et attendez que la pompe s'arrête avant de fermer les vannes d'entrée et de sortie. Si la pompe doit être arrêtée pendant une période prolongée, vidangez le fluide de la pompe et appliquez une protection contre la rouille.

1. Pas de débit/pression : amorçage insuffisant, inversion du moteur, blocage de l’entrée, blocage de la turbine.

2. Trafic/pression insuffisants : les problèmes incluent une fuite d'air à l'entrée, une usure de la turbine, une ouverture insuffisante de la vanne et une viscosité moyenne excessivement élevée.

3. Surcharge du moteur : fonctionnement au-delà du débit nominal, dommages aux roulements, friction du corps de la pompe à turbine et résistance moyenne élevée.

4. Vibrations et bruit élevés : boulons d’ancrage desserrés, déséquilibre de la turbine, défaillance des roulements et résonance des tuyaux.

5. Fuite du joint : usure de la garniture mécanique, presse-étoupe desserré/vieilli et arbre de pompe plié.

6. Bruit de cavitation : pression d'entrée insuffisante, blocage des tuyaux ou température du fluide excessivement élevée.
