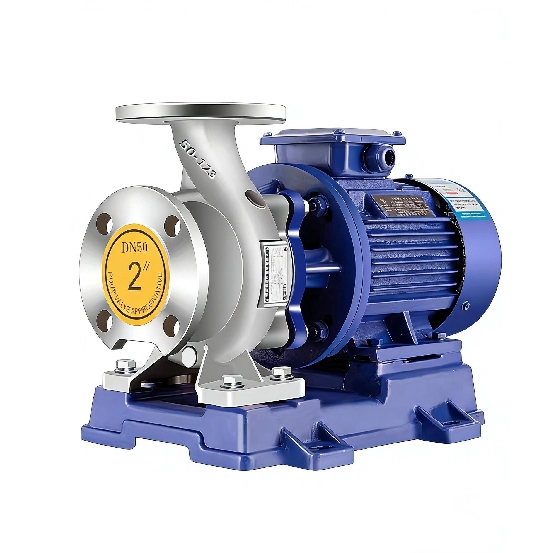

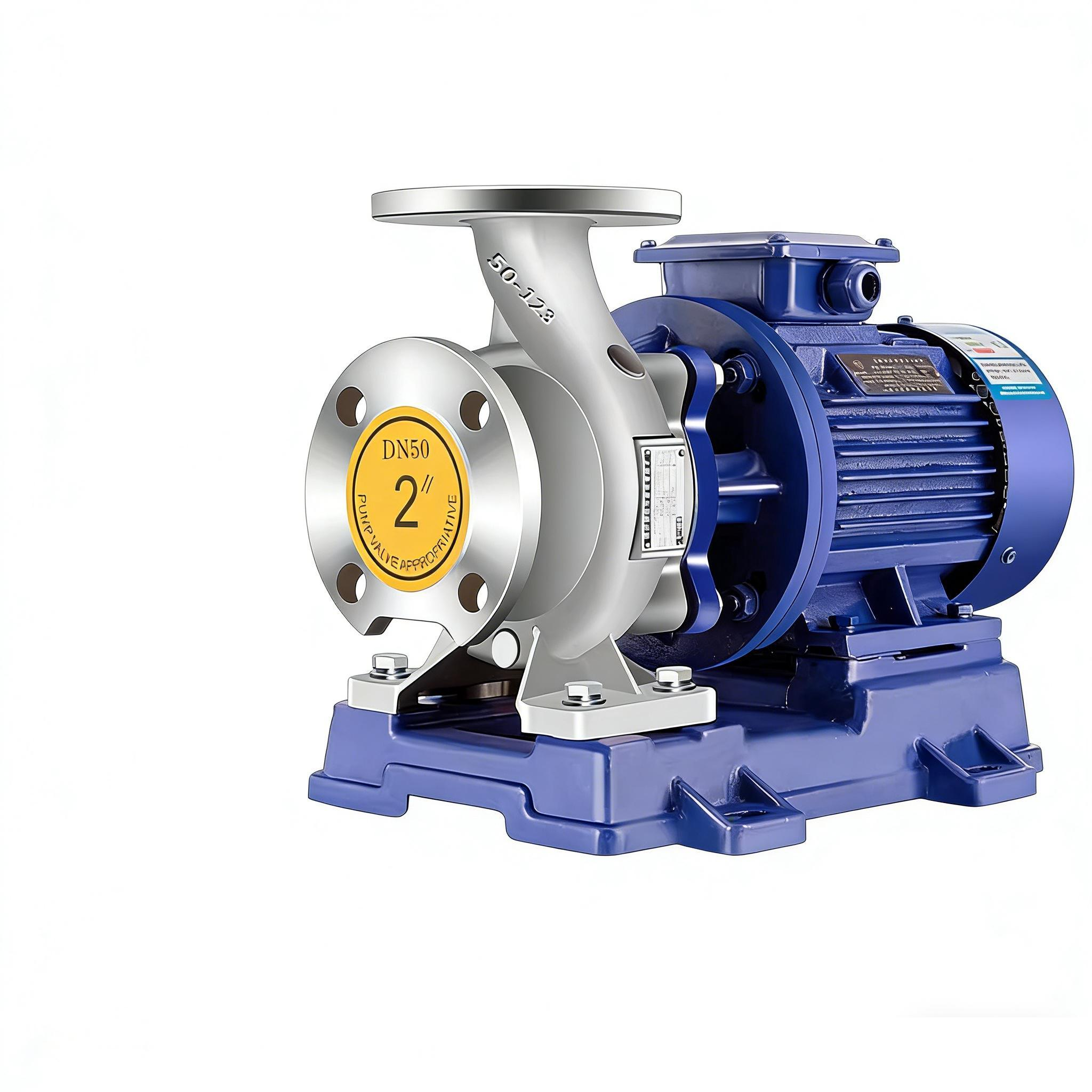

Bomba de tubería horizontal de acero inoxidable IHW

1.Función de transporte central

Lograr un transporte horizontal por tuberías eficiente y estable de líquidos limpios, cumpliendo con los requisitos de presurización, circulación y transporte en diferentes escenarios.

2.Función de transporte resistente a la corrosión

Con componentes de flujo de acero inoxidable, puede transportar de forma segura líquidos débilmente corrosivos y medios de calidad alimentaria, evitando la contaminación del medio y daños al cuerpo de la bomba.

3.Presurización que ahorra energía

Función Diseño hidráulico optimizado, al tiempo que logra la presurización del líquido, tiene las características de alta eficiencia y ahorro de energía, lo que reduce los costos de operación a largo plazo.

4. Adaptación conveniente

Función La estructura horizontal de acoplamiento directo, instalada coaxialmente con la tubería, no requiere cimientos adicionales, se puede adaptar directamente al sistema de tubería horizontal existente, con una instalación y mantenimiento convenientes.

5.Amplia adaptación de temperatura

FunciónPuede transportar líquidos a -20 ℃ ~ 120 ℃, adaptándose a las necesidades de transporte de diferentes condiciones de trabajo de temperatura.

1. Entorno mediático

Adecuado para líquidos de limpieza: agua limpia, agua blanda, agua mineral, líquidos de calidad alimentaria y líquidos químicos ligeramente corrosivos. Prohibido transportar: líquidos que contengan partículas sólidas, fibras, impurezas, así como medios especiales altamente corrosivos, de alta temperatura y alta presión.

2. Temperatura ambiente

Temperatura media: -20 ℃ ~ 120 ℃. Temperatura ambiente: -10 ℃ ~ 40 ℃, humedad relativa ≤95% (sin condensación).

3. Entorno de instalación

Instalación horizontal, conectada coaxialmente a tuberías, apta para interiores o exteriores protegidos. El sitio de instalación debe ser plano, bien ventilado, libre de polvo, gases inflamables o explosivos y sujeto a fuertes vibraciones e impactos.

4. Entorno operativo

Adecuado para sistemas de transporte por tuberías de baja a media presión, satisfaciendo las necesidades de presurización, circulación, suministro y drenaje de agua y otras condiciones de operación. La fuente de alimentación es estable, con fluctuaciones de voltaje dentro de ±5% y una frecuencia de 50Hz/60Hz.

1.Acero inoxidable, resistente a la corrosión.

2. Conexión directa horizontal, fácil instalación.

3.Alta eficiencia, bajo consumo de energía.

4.Estructura compacta, tamaño reducido

5.Bajo nivel de ruido, fácil mantenimiento

1.Transporte de tratamiento de agua

2.Entrega de material químico

3.Producción de alimentos y bebidas

4.Transporte de agua pura farmacéutica.

5.Circulación HVAC

6.Suministro y drenaje de agua industrial.

7.Agua de alimentación de calderas

8.Riego agrícola

1. Inspección de la instalación

Instalar horizontalmente, alineando los tubos de entrada y salida; confirme que el eje de la bomba no esté atascado y que los sujetadores estén seguros; asegurar una conexión a tierra confiable.

2. Preparativos antes del inicio

Abra las válvulas de entrada y salida, llene la bomba con medio y purgue el aire de la bomba; verificar que la fuente de alimentación y el voltaje coincidan con la placa de características; el sello mecánico debe estar prelubricado.

3. Operación de encendido

Mueva el motor para confirmar que la dirección de rotación coincida con la marca; Después del arranque normal, observe que la presión y la corriente sean estables y que no haya anomalías.

4. Monitoreo de operación

Monitoreo en tiempo real de presión, caudal y temperatura del motor; mantener medios limpios, evitando el ralentí y la cavitación; Apagado inmediato ante ruido anormal.

5. Procedimiento de apagado

Apague la alimentación y espere a que la bomba se detenga antes de cerrar las válvulas de entrada y salida. Si la bomba va a estar parada por un período prolongado, drene el medio de la bomba y aplique protección contra la oxidación.

1. Sin flujo/presión: cebado insuficiente, inversión del motor, bloqueo de entrada, atasco del impulsor.

2. Tráfico/presión insuficiente: Los problemas incluyen fugas de aire en la entrada, desgaste del impulsor, apertura insuficiente de la válvula y viscosidad media excesivamente alta.

3. Sobrecarga del motor: funcionamiento por encima del caudal nominal, daños en los cojinetes, fricción entre el impulsor y el cuerpo de la bomba y resistencia media alta.

4. Alta vibración y ruido: pernos de anclaje flojos, desequilibrio del impulsor, falla de los cojinetes y resonancia de la tubería.

5. Fugas en el sello: Desgaste del sello mecánico, prensaestopas flojo/envejecido y eje de la bomba doblado.

6. Ruido de cavitación: presión de entrada insuficiente, obstrucción de tuberías o temperatura del medio excesivamente alta.
