Bij commerciële en industriële brandbeveiliging leidt het onderspecificatie van de pompcapaciteit of het negeren van de toegankelijkheid voor onderhoud tot catastrofale systeemstoringen en zware boetes voor naleving. Faciliteiten die enorme waterverplaatsing vereisen, worden geconfronteerd met een complexe technische uitdaging. Wanneer de stroomsnelheden hoger zijn dan 5.000 GPM, moet u een evenwicht vinden tussen hydraulisch rendement, Net Positive Suction Head (NPSH)-vereisten en onderhoudstoegankelijkheid op lange termijn binnen de strikte grenzen van een speciale pompkamer.
Erkend als het meest betrouwbare type voor zware toepassingen, is de De horizontale split-case-brandpomp is de industriestandaard voor behoeften met hoge capaciteit. Standaardmodellen met eindafzuiging kunnen eenvoudigweg niet omgaan met het enorme volume en de mechanische belasting van deze extreme omgevingen. Deze gids biedt een technisch evaluatiekader om te bepalen of deze heavy-duty pomparchitectuur aansluit bij de brandbeveiligingseisen, ruimtelijke beperkingen en nalevingsvereisten van uw instelling.
Ongeëvenaarde capaciteit met hoog debiet: Ontworpen als een waterverplaatsend werkpaard dat efficiënt debieten tot en met 5.000 GPM kan verwerken, waardoor ze ideaal zijn voor grootschalige industriële, warehousing- en commerciële toepassingen.
Toegankelijkheid voor onderhoud: Dankzij het ontwerp met gesplitste behuizing kunnen technici eenvoudig toegang krijgen tot interne componenten (zoals de waaier en lagers), deze inspecteren en repareren zonder het leidingnetwerk los te koppelen of de aandrijving te verplaatsen.
Gunstige NPSH-eigenschappen: Superieure prestaties in omgevingen met lage zuighoogte vergeleken met alternatieve pompontwerpen, waardoor het risico op cavitatie wordt verminderd.
Afwegingen bij implementatie: Vereist een aanzienlijk grotere fysieke voetafdruk en strikte naleving van het nivelleren van de fundering en het uitlijnen van de leidingen om spanning in de behuizing te voorkomen.
Inhoudsopgave
We stellen de basislijn vast voor omgevingen met hoge stromen door de specifieke gevarenclassificaties van een installatie te onderzoeken. Standaard kantoorgebouwen of lichte commerciële ruimtes verleggen zelden de grenzen van de watervoorziening. Voor zware industriële locaties gelden echter classificaties voor extreme gevaren. Deze omgevingen bevatten zeer brandbare materialen of grote open ruimtes waar brand zich snel verspreidt. Het onderdrukken van deze branden vereist een snelle en grootschalige inzet van water.
Overweeg een modern distributiemagazijn dat gebruik maakt van Early Suppression Fast Response (ESFR) sprinklersystemen. Deze systemen lozen enorme hoeveelheden water rechtstreeks op een brand om deze onmiddellijk te onderdrukken, in plaats van alleen de verspreiding ervan te beheersen. Voor een groot magazijn is mogelijk een brandpomp die 2.500 tot 3.000 GPM kan leveren om te voldoen aan de hydraulische vraag van meerdere open ESFR-koppen.
Vliegtuighangars vormen een nog grotere uitdaging. NFPA 409 schrijft strenge eisen voor schuim-water-deluge-systemen in deze ruimtes. Wanneer een overstromingssysteem wordt geactiveerd, zet het tegelijkertijd de hele hangarvloer onder water. Deze onmiddellijke vraag overschrijdt vaak 4.000 tot 5.000 GPM. Petrochemische fabrieken en raffinaderijen worden geconfronteerd met vergelijkbare eisen aan hun koelringen en monitorsproeiers. Wanneer een faciliteit duizenden liters per minuut nodig heeft, falen standaard pomparchitecturen. De mechanische krachten in het pomphuis worden te groot voor ontwerpen met enkele zuigkracht. U moet robuuste apparatuur selecteren die geschikt is voor langdurig en zwaar gebruik.
De Net Positive Suction Head (NPSH) bepaalt of een pomp soepel zal werken of zichzelf zal vernietigen door cavitatie. Systemen met een hoog debiet zijn bijzonder kwetsbaar voor cavitatie als u de inlaatleidingen verkeerd specificeert. U moet de beschikbare netto positieve zuighoogte (NPSHa) bij de pompinlaat berekenen. Deze waarde is afhankelijk van de absolute druk van uw waterbron, minus het wrijvingsverlies in de aanzuigleiding, minus de dampdruk van het water.
De NPSHa moet altijd de vereiste Net Positive Suction Head (NPSHr) van de pomp met een veilige marge overschrijden. Systemen met een hoog debiet trekken snel enorme hoeveelheden water aan. Deze snelle trek veroorzaakt een aanzienlijk wrijvingsverlies in de zuigleiding, waardoor de druk bij de zuiginlaat daalt. Als NPSHa onder NPSHr daalt, verdampt het water in microbelletjes.
Terwijl deze bellen door de waaier naar zones met hogere druk gaan, storten ze met geweld in. Dit fenomeen is cavitatie. Cavitatie blaast kleine putjes in de waaierschoepen, veroorzaakt ernstige mechanische trillingen en vermindert drastisch het vermogen van de pomp om water te verplaatsen. Door een pomp met gunstige NPSH-eigenschappen te selecteren, wordt deze vernietiging voorkomen. De De horizontale brandpomp met split-case biedt uiteraard een lagere NPSHr vanwege de inlaatgeometrie, waardoor deze zeer geschikt is voor deze enorme stroomsnelheden.
Het mechanische ontwerp van deze pomp onderscheidt hem van andere configuraties. De unieke constructie biedt specifieke voordelen op het gebied van onderhoud, efficiëntie en levensduur in veeleisende omgevingen.

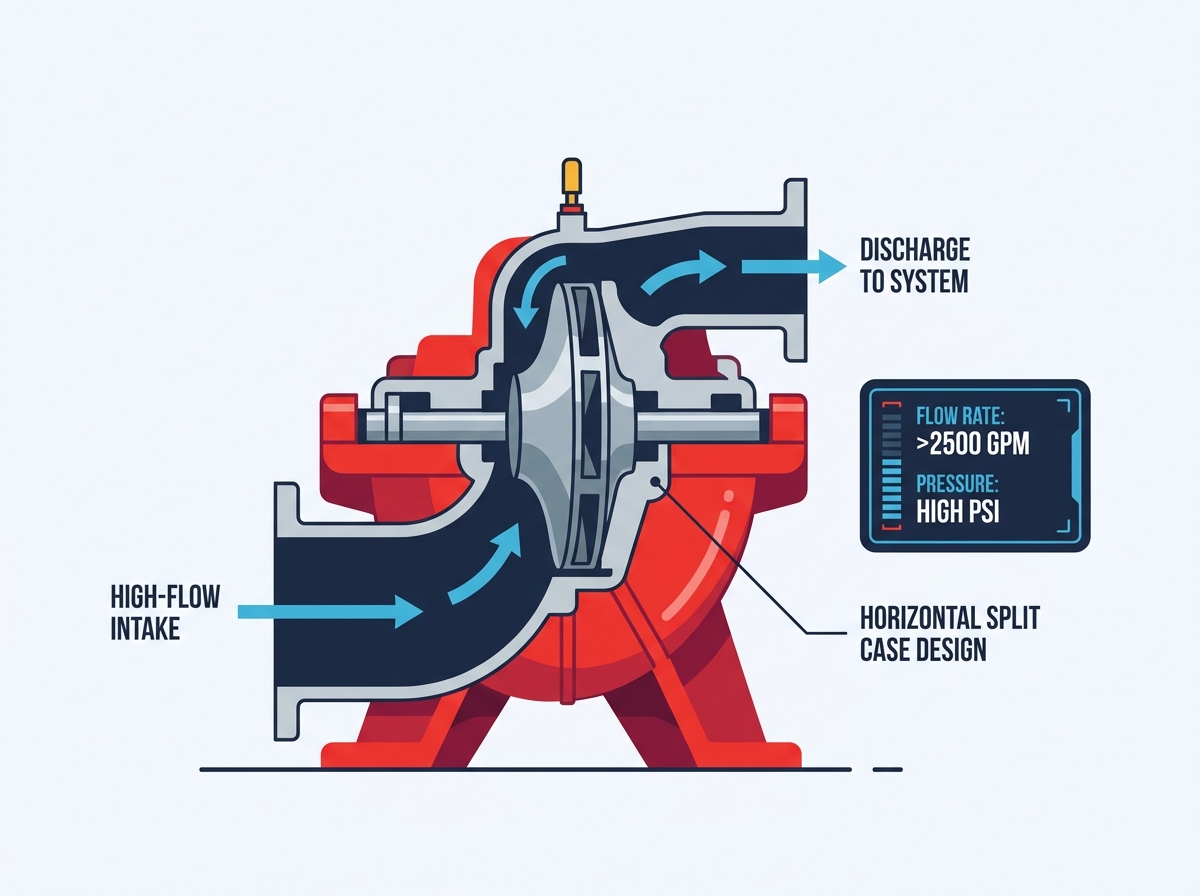

Het bepalende kenmerk van deze pomp is de horizontale behuizing. De behuizing splitst zich direct langs de hartlijn van de as in twee helften. De onderste helft wordt aangesloten op de aanzuig- en afvoerleidingen en wordt stevig op de grondplaat gemonteerd. De bovenste helft fungeert als een stevige afdekking die stevig aan het onderste gedeelte is vastgeschroefd met een nauwkeurig gesneden pakking die de twee helften afdicht.
Dit ontwerp verandert de onderhoudsrealiteit voor facilitaire ingenieurs drastisch. Tijdens een grote inspectie of reparatie kunnen technici eenvoudigweg de bovenste helft van de behuizing losmaken en optillen met behulp van een standaard hijswerktuig. Hierdoor wordt het gehele roterende samenstel blootgelegd. U kunt de rotor verwijderen, de slijtringen inspecteren en mechanische afdichtingen of pakkingen vervangen zonder ooit de aanzuig- of persleiding te verstoren.
Bovendien hoeft u de zware elektromotor of dieselmotor niet te verplaatsen. U laat de driver vastgeschroefd en uitgelijnd op de grondplaat staan. Deze bereikbaarheid reduceert de manuren voor onderhoud met dagen. Bij modellen met eindaanzuiging moeten technici het leidingnetwerk loskoppelen of de motor terugtrekken om toegang te krijgen tot de waaier, wat enorme uitvaltijd en heruitlijningsproblemen met zich meebrengt. Bij het opnieuw verpakken van de pakkingbus hebben technici duidelijke visuele toegang tot de asbus. Ze kunnen de pakkingringen gemakkelijk spreiden en de pakkingmoeren aanpassen om de precieze lekkagesnelheid te bereiken die nodig is voor koeling. Dit toegangsniveau voorkomt de veel voorkomende fout van het te vast aandraaien van de pakking, waardoor de asbus beschadigd raakt en tot voortijdig falen leidt.
Het verplaatsen van 5.000 liter water per minuut vergt enorme energie. De hydraulische efficiëntie bepaalt de grootte van de bestuurder en de elektrische infrastructuur die nodig is om deze te laten werken. De meeste modellen met horizontale split-case maken gebruik van een behuizing met twee slakkenhuis en een waaierontwerp met dubbele zuigkracht.
Het ontwerp met twee slakkenhuis splitst de waterstroom in de behuizing in twee afzonderlijke paden. Deze geometrie balanceert de radiale krachten die op de pompas inwerken. Ongebalanceerde radiale krachten duwen de as uit het midden, waardoor voortijdige lagerslijtage ontstaat.
De dubbelzuigende waaier zuigt water aan beide kanten tegelijkertijd aan. Door water uit tegengestelde richtingen te trekken, balanceert de waaier op natuurlijke wijze de hydraulische axiale stuwkracht. Enkelzuigpompen duwen al het water van één kant, waardoor een enorme drukbelasting ontstaat die de druklagers moeten absorberen. Het uitgebalanceerde ontwerp van de split-case pomp leidt tot een aanzienlijk hoger rendement, een soepelere werking en een grotere stabiliteit bij extreme stroomsnelheden.
Mechanische stabiliteit heeft een directe invloed op de levensduur van de pomp. De split-case-architectuur maakt gebruik van een ontwerp tussen de lagers. De pompas strekt zich uit door de gehele behuizing en wordt aan beide uiteinden ondersteund door zwaar uitgevoerde lagers. De waaier zit precies in het midden van de as.
Het ondersteunen van de as aan beide uiteinden biedt een enorm mechanisch voordeel. Het vermindert de asdoorbuiging drastisch wanneer de pomp onder hoge druk werkt. Het minimaliseren van de doorbuiging voorkomt dat de as in de behuizing gaat trillen of trillen.
Deze stabiliteit verlengt de levensduur van de lagers, mechanische afdichtingen en pakkingringen. Onder zware, hoge drukbelastingen gaat een ontwerp tussen de lagers aanzienlijk langer mee dan ontwerpen met overhangende waaiers. Overhangende ontwerpen, zoals eindzuigpompen, ondersteunen de as slechts aan één uiteinde, waardoor ze zeer gevoelig zijn voor doorbuiging bij hoge stroomsnelheden.
Brandbeveiligingsapparatuur staat lange tijd stil, maar moet binnen een mum van tijd feilloos functioneren. De materiaalintegriteit bepaalt of de pomp tientallen jaren stand-by-service en de extreme stress van noodbediening zal overleven. Fabrikanten gieten de behuizingen doorgaans uit zwaar gietijzer of nodulair gietijzer met hoge treksterkte. Nodulair gietijzer biedt een hogere treksterkte en een betere weerstand tegen thermische schokken.
De waaiers zijn meestal gegoten uit corrosiebestendig brons of roestvrij staal. Brons voorkomt degradatie door stilstaand water en is bestand tegen ontzinking. De assen zijn vervaardigd uit hoogwaardig gelegeerd staal of roestvrij staal om het enorme koppel dat door de bestuurder wordt gegenereerd, aan te kunnen.
De horizontale split-case-architectuur is een bewezen industrieel werkpaard. U zult deze exacte pompontwerpen continu aantreffen in veeleisende HVAC-koeltorens, gemeentelijke waterzuiveringsinstallaties en pijpleidingversterkerstations. Deze robuuste afkomst vertaalt zich direct in extreme betrouwbaarheid in brandbeveiligingsscenario's.
Om de juiste pomp te selecteren, moet u de beschikbare architecturen vergelijken met de specifieke beperkingen van uw instelling. Hoewel het split-case-ontwerp uitblinkt in scenario's met een hoog debiet, moet u de afwegingen met betrekking tot fysieke ruimte en inlaatomstandigheden evalueren.
Pompkamervastgoed is vaak beperkt. Facilitairontwerpers moeten de ruimte efficiënt toewijzen. U moet de ruimtelijke vereisten van horizontale split-case-brandpompen vergelijken met verticale inline- en eindaanzuigalternatieven.
Verticale inline-pompen nemen het kleinste vloeroppervlak in beslag. Ze worden als een grote klep rechtstreeks in het leidingnetwerk geïnstalleerd, waardoor waardevolle vloerruimte wordt bespaard. Eindzuigpompen hebben een bescheiden vloeroppervlak nodig, maar zijn over het algemeen beperkt tot lagere stroomcapaciteiten.
De split-case pomp vereist een aanzienlijk grotere, speciale horizontale voetafdruk. De pomp, de enorme aandrijving en de robuuste grondplaat vereisen een aanzienlijke vloerruimte. U moet ook voldoende ruimte rondom de grondplaat vrijlaten voor onderhoudspersoneel en hijsapparatuur. Hoewel split-case-pompen veel efficiënter zijn bij hogere stroomsnelheden, moet bij het vroege ontwerp van de installatie rekening worden gehouden met deze ruimtelijke vereiste.
Pomparchitectuur |
Optimaal stroombereik |
Voetafdrukvereiste |
Onderhoud Toegankelijkheid |
Axiale stuwkrachtbalans |
|---|---|---|---|---|
Horizontale gedeelde behuizing |
1.500 tot 5.000+ GPM |
Groot (vereist zware grondplaat en vrije ruimte) |
Uitstekend (in-line te repareren via bovenbehuizing) |
Gebalanceerd (waaier met dubbele zuiging) |
Einde zuiging |
250 tot 1.500 GPM |
Matig (op basisplaat gemonteerd) |
Slecht (vereist ontkoppeling van leiding of motor) |
Ongebalanceerd (waaier met enkele zuigkracht) |
Verticaal in lijn |
250 tot 1.500 GPM |
Minimaal (in-line montage, geen grondplaat) |
Matig (motorverwijdering vereist voor toegang) |
Ongebalanceerd (waaier met enkele zuigkracht) |
De waterbron bepaalt de inlaatomstandigheden voor uw brandpomp. U moet de prestatieverschillen in verschillende scenario's evalueren, zoals het putten uit gemeentelijke watervoorzieningen versus speciale tanks op grondniveau.
Hoewel horizontale split-case-pompen een lagere NPSHr hebben en zeer effectief zijn voor positieve zuigdruk, kunnen ze niet alles doen. NFPA 20 schrijft strikt voor dat horizontale split-case-pompen onder positieve opvoerhoogte moeten werken. Het waterniveau in de voorraadtank of de gemeentelijke leiding moet zich fysiek boven de middellijn van de pomp bevinden.
Ze zijn niet toegestaan voor echte zuiglifttoepassingen. Als uw instelling water moet halen uit een ondergrondse taptank waarbij het waterniveau onder de pomp ligt, kunt u geen split-case pomp gebruiken. In die specifieke scenario's moeten in plaats daarvan verticale turbinepompen worden geëvalueerd. Verticale turbines dompelen de pompbakken direct in het water, waardoor er geen zuigkracht nodig is.
Brandbeveiliging is een zwaar gereguleerd vakgebied. Strikte naleving van nationale normen en certificeringen van derden zorgen ervoor dat het systeem tijdens een daadwerkelijke noodsituatie zal presteren.
De National Fire Protection Association schetst specifieke regels in de NFPA 20-standaard. Dit document regelt de installatie, prestatieparameters en het testen van alle stationaire brandbluspompen. NFPA 20 dicteert precies hoe de pomp over de gehele operationele curve moet presteren.
Een pomp die aan de eisen voldoet, moet 150% van zijn nominale capaciteit leveren bij niet minder dan 65% van zijn nominale opvoerhoogte. Een pomp met een vermogen van 2.000 GPM bij 100 PSI moet bijvoorbeeld in staat zijn 3.000 GPM te leveren bij minimaal 65 PSI.
Bovendien mag de afsluithoogte (de druk wanneer de stroom nul is, of churn) niet groter zijn dan 140% van de nominale opvoerhoogte. Deze strikte parameters zorgen ervoor dat de pomp voldoende druk levert, zelfs wanneer meerdere sprinklerkoppen tegelijkertijd opengaan, zonder dat het systeem te veel onder druk komt te staan wanneer slechts een paar koppen worden geactiveerd. De norm schrijft ook specifieke ontlastkleppen voor in de behuizing om te voorkomen dat de pomp oververhit raakt wanneer deze op het karnton draait. Omdat de pomp blijft draaien en energie aan het water toevoegt, zelfs als er geen sprinklerkoppen open zijn, stijgt de watertemperatuur snel. De ontlastklep van de behuizing voert een kleine hoeveelheid water af om af te tappen, waardoor een continue koelstroom door de behuizing ontstaat. Ingenieurs moeten verifiëren dat de geselecteerde pompcurve strikt in lijn is met deze NFPA 20-mandaten.
Het voldoen aan NFPA 20 is slechts een deel van de nalevingsvergelijking. U mag alleen UL-gecertificeerde en FM-goedgekeurde pompen en componenten opgeven. Underwriters Laboratories (UL) en Factory Mutual (FM) zijn onafhankelijke testbureaus. Ze onderwerpen brandbluspompen aan strenge, destructieve testprotocollen.
Deze certificeringen valideren de door de fabrikant gepubliceerde prestatiecurven. Ze zorgen ervoor dat de behuizingsmaterialen extreme drukpieken kunnen weerstaan zonder te breken. Ze verifiëren ook dat de interne componenten niet zullen falen onder de stress van noodsituaties.
Het installeren van een niet-gecertificeerde pomp in een commerciële faciliteit zal resulteren in mislukte inspecties, ongeldig verklaarde verzekeringspolissen en ernstige wettelijke aansprakelijkheid. Het typeplaatje op de pomp moet voorzien zijn van de officiële UL- en FM-stempels.
Onjuiste installatie zal zelfs de meest robuuste apparatuur vernietigen. Systemen met een hoog debiet genereren enorme mechanische krachten die moeten worden beheerd door middel van nauwkeurige technische praktijken.
Het monteren van een enorme pomp op een zwak of oneffen oppervlak brengt ernstige risico's met zich mee. Oneffen montageoppervlakken zorgen ervoor dat de grondplaat verdraait. Deze verdraaiing wordt rechtstreeks overgebracht op het pomphuis, waardoor ernstige trillingen, een verkeerde uitlijning van de as en voortijdige lagerstoringen ontstaan.
Om dit risico te beperken is een massieve, perfect vlakke betonnen fundering nodig. De massa van de fundering moet doorgaans drie tot vijf keer het gewicht van de pomp en aandrijving samen zijn. Deze massa absorbeert trillingen en zorgt voor een stevig ankerpunt.
Ingenieurs moeten de juiste voegtechnieken specificeren. Het installatieproces volgt deze stappen:
Plaats de grondplaat op de betonnen fundering over de ankerbouten.
Gebruik stalen wiggen of stelmoeren om een perfect vlak oppervlak over de machinaal bewerkte montageblokken te verkrijgen.
Bouw houten vormen rond de omtrek van de fundering.
Giet krimpvrije epoxymortel onder de gehele grondplaat en zorg ervoor dat er geen luchtbellen achterblijven.
Laat de mortel volledig uitharden voordat u de ankerbouten vastdraait tot hun definitieve aanhaalspecificaties.
Epoxymortel biedt superieure chemische bestendigheid en druksterkte in vergelijking met standaard cementgebonden mortel, waardoor de pomp in een perfect uitgelijnde toestand blijft.
Leidingen die duizenden liters water vervoeren, zijn ongelooflijk zwaar. Er ontstaat een groot installatierisico wanneer onjuist ondersteunde zuig- en persleidingen gewicht rechtstreeks op het pomphuis overbrengen. Thermische uitzetting van de leidingen veroorzaakt ook ernstige spanningen. Deze externe kracht leidt tot interne verkeerde uitlijning, falen van lagers of catastrofale breuken in de behuizing.
U moet strikte best practices implementeren voor onafhankelijke leidingondersteuning. Het leidingnetwerk moet volledig zelfdragend zijn. Je zou de flenzen moeten kunnen losmaken zonder dat de leidingen een millimeter bewegen.
Gebruik flexibele connectoren om pomptrillingen te isoleren van het starre leidingnetwerk. Ten slotte, stel strikte verificatieprotocollen voor de afstemming verplicht. Technici moeten laseruitlijningsgereedschappen gebruiken om de asuitlijning te controleren, zowel voor als nadat de leidingen zijn bevestigd. Als de laseruitlijning verschuift wanneer de flensbouten worden vastgedraaid, is er sprake van spanning in de behuizing. De leidingen moeten worden aangepast totdat nulspanning is geverifieerd. Bij het uitvoeren van de uiteindelijke laseruitlijning moeten technici rekening houden met thermische groei. Naarmate de pomp en de aandrijving de bedrijfstemperatuur bereiken, zetten de metalen uit. De uitlijningsdoelen moeten deze groei compenseren, zodat de assen perfect uitgelijnd zijn tijdens daadwerkelijk gebruik, en niet alleen als het koud is. Een aanvaardbare parallelle verkeerde uitlijning is doorgaans minder dan 0,002 inch, en de hoekafwijking moet onder de 0,0005 inch per inch koppelingsdiameter worden gehouden.
Het aandrijven van een pomp met meer dan 5.000 GPM vereist enorme pk's. Een cruciaal risico is het onderdimensioneren van de bestuurder. U kunt de motor niet alleen op het nominale werkpunt dimensioneren. U moet de driver afstemmen op de niet-overbelastende vermogensvereisten helemaal aan het einde van de pompcurve. Als de pomp de capaciteit van 150% overschrijdt, zal een te kleine motor doorbranden.
Een andere realiteit zijn de beperkingen van het elektriciteitsnet van faciliteiten. Bij enorme stroomsnelheden kan de elektrische belasting die nodig is voor een elektromotor van 300 pk of 500 pk de beschikbare noodstroomcapaciteit van de faciliteit overschrijden. Wanneer dit gebeurt, moet u overschakelen van elektromotoren naar dieselmotoren.
Dieselmotoren bieden onafhankelijke, enorme koppelmogelijkheden zonder afhankelijk te zijn van het gemeentelijke elektriciteitsnet. Om de juiste bestuurder te selecteren, moet het maximale remvermogen (BHP) over de gehele operationele curve in kaart worden gebracht en worden afgestemd op de continue beoordeling van de bestuurder. Dieselinstallaties vereisen extra techniek voor uitlaatgasgeleiding, koelcircuits en afmetingen van de brandstoftank. NFPA 20 vereist dat brandstoftanks 1 gallon per pk bevatten, plus een expansievolume van 5%.
Schakel een gecertificeerde brandbeveiligingsingenieur in om uitgebreide hydraulische berekeningen uit te voeren op basis van de specifieke gevarenclassificatie en watervoorzieningsgegevens van uw faciliteit.
Controleer de beschikbare NPSH-marges van uw instelling aan de hand van de door de fabrikant gepubliceerde pompcurven om cavitatierisico's te elimineren voordat u de pompselectie voltooit.
Wijs vroeg in de architectonische ontwerpfase voldoende ruimte in de pompkamer toe om tegemoet te komen aan de grotere voetafdruk van de split-case grondplaat, de driver en de vereiste onderhoudsruimte.
Vraag gedetailleerde prestatiegegevens, fysieke afmetingen en certificeringsdocumenten uitsluitend aan bij UL/FM-gecertificeerde fabrikanten om naleving van de regelgeving te garanderen.
Voor industriële, commerciële en gemeentelijke projecten die betrouwbare oplossingen voor vloeistofbehandeling vereisen, Shanghai Diequan Water Pump (Group) Co., Ltd. is gespecialiseerd in het ontwerp, de ontwikkeling, de productie en de verkoop van algemene vloeistofapparatuur, met een productportfolio dat brandpompen, centrifugaalpompen, rioolpompen, chemische pompen en complete watervoorzieningssystemen omvat. Met op ISO9001 gebaseerd productiemanagement en ervaring in toepassingen variërend van het bouwen van watervoorziening en milieubescherming tot de aardolie-, chemische, medische en energie-industrie, kan het bedrijf klanten ondersteunen bij het afstemmen van pompconfiguraties op verschillende stroom-, opvoerhoogte- en systeemvereisten.
A: Deze pompen zijn ontworpen voor zwaar commercieel en industrieel gebruik. Standaardreeksen kunnen gemakkelijk debieten aan van 1.500 GPM tot en met meer dan 5.000 GPM. Op maat gemaakte modellen kunnen zelfs nog hogere capaciteiten bereiken voor gespecialiseerde toepassingen op grote schaal, zoals vliegtuighangars en petrochemische raffinaderijen.
A: De term verwijst naar de buitenbehuizing van de pomp, die horizontaal langs de middellijn van de as in twee helften is verdeeld. Dankzij dit ontwerp kunnen technici de bovenste helft van de behuizing verwijderen voor gemakkelijke toegang tot interne componenten zonder de leidingen los te koppelen of de motor te verplaatsen.
A: Deze pompen maken doorgaans gebruik van een waaierontwerp met dubbele zuigkracht. Door tegelijkertijd water aan beide zijden van de waaier aan te zuigen, wordt de vloeistofsnelheid bij de inlaat verlaagd. Dit verlaagt over het algemeen de vereiste netto positieve zuighoogte (NPSHr), waardoor het risico op cavitatie in scenario's met hoog debiet aanzienlijk wordt verminderd.
EEN: Ja. Omdat de pomp, de aandrijving en de koppeling naast elkaar op een grote, gedeelde basisplaat zitten, is er een aanzienlijk grotere horizontale voetafdruk nodig in vergelijking met verticale inline-pompen. Een zorgvuldige planning van de pompkamers is noodzakelijk om deze apparatuur onder te brengen en voldoende ruimte voor onderhoud te bieden.
A: Ze vereisen een massieve, perfect vlakke en stijve betonnen fundering. De grondplaat moet goed geëgaliseerd zijn en gevuld zijn met krimpvrije epoxymortel. Deze stijve montage voorkomt trillingen, handhaaft de uitlijning van de as en voorkomt dat externe leidingspanning het pomphuis vervormt.
A: Nee. De NFPA 20-regels schrijven strikt voor dat horizontale split-case-pompen moeten werken met een positieve zuighoogte. De waterbron moet boven de hartlijn van de pomp worden geplaatst. Voor echte zuiglifttoepassingen, zoals het zuigen uit een ondergrondse tank, moeten verticale turbinepompen worden gebruikt.
